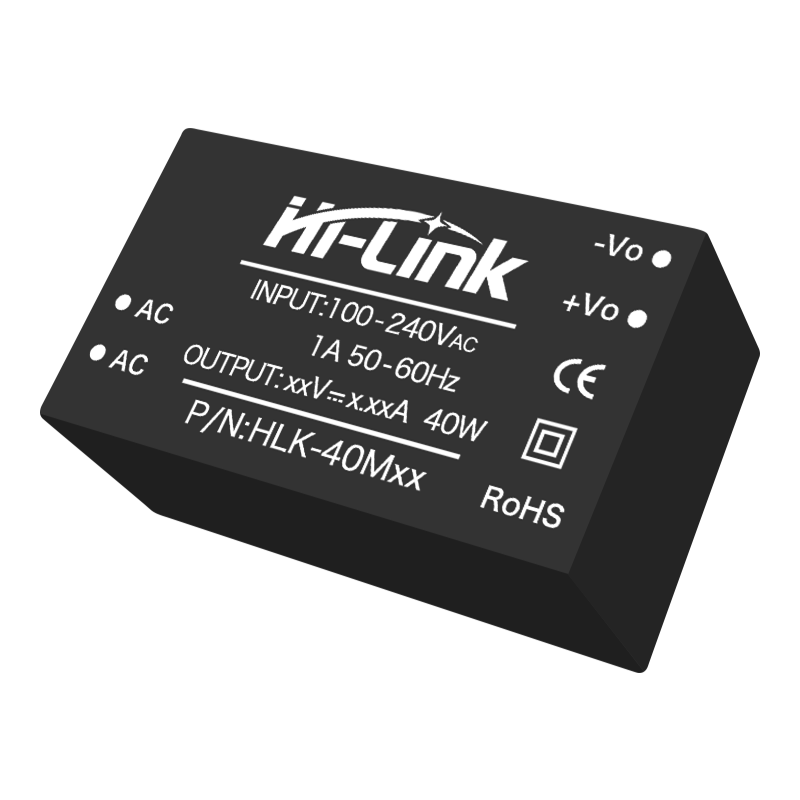

AC/DC-40W電源模塊選型表
MULTIPLE SPECIFICATIONS AVAILABLE
國際通用電壓85-264VAC/70-350VDC · 40W電源模塊,內置EMC電路,穩壓單路輸出
產品型號 | 輸出功率 | 輸出電壓 | 輸出電流 |
HLK-40M05 | 40W | 5V | 8000mA |
HLK-40M09 | 40W | 9V | 4444mA |
HLK-40M12 | 20W | 12V | 3333mA |
HLK-40M15 | 40W | 15V | 2666mA |
HLK-40M24 | 40W | 24V | 1667mA |
*同一系列產品封裝和引腳尺寸一致 | |||
*產品外觀尺寸57.5x33.5x 23.5mm(±8%) |
全球通用輸入電壓90~265VAC
輸入輸出隔離耐壓3000VAC
低功耗,綠色環保,空載損耗<0.1W
高效率,功率密度大
高可靠性、長壽命設計,連續工作時間>10萬小時
良好的輸出短路和過流保護並可自恢復
國際標準引腳,PCB板直插安裝
採用高品質環保防水導熱膠灌封,防塵、防潮、 防震、阻燃
符合UL/CE/EMC及安規測試要求
可應用於醫療、工控、電力、儀器儀表、通信、鐵路等 領域
輸入部分
Fuse/保險絲: 模塊異常時保護電路(薦:2A/250Vac慢熔斷)
Varistor/壓敏電阻: 累積浪湧時保護模塊(薦:10D561K)
C1/安規電容: 濾波,安全防護(EMC認證)(薦:0.1uF/275Vac)
L1/共模電感: EMI濾波(薦:感值10-20mH, 電流1-2A)
*保險絲和壓敏電阻爲基本保護電路(必接)
*若需通過認證,安規電容和共模電感不可省略
輸出部分
C2/濾波電容
濾波,添加此電容後,用戶可調節輸出紋波。
[薦]鋁電解電容,容值100-220uF,耐壓降額大於75%。
RL/負載
負載。
*注意:電源模塊的各管腳定義如與選型手冊不符,應以實物標籤上的標註爲準。
環境條件 | |
工作溫度 | -25~+60℃ |
存儲溫度 | -40~+85℃ |
相對溼度 | 5~95%RH |
散熱方式 | 自然冷卻 |
大氣壓力 | 80~160Kpa |
海拔高度 | ≤2000m |
振動 | 振動係數10~500Hz,2G10min./1cycle60min.each along X,Y,Z axes 滿足二級公路運輸要求 |
輸入特性(常溫測試) | |
額定輸入電壓 | 100-240VAC |
輸入電壓範圍 | 85-264VAC/70-350VDC |
最大輸入電流 | ≤1A |
輸入浪湧電流 | ≤50A(典型) |
輸入緩啓動 | ≤50mS |
長期可靠性 | MTBF≥100,000 H |
外接保險絲推薦 | 2A/250V(慢熔斷) |
輸出特性 | |
輸出負載 | 負載百分比100%MAX |
電壓調整率 | ±0.2 %(Tpy) |
負載調整率 | ±0.5 %(Tpy) |
輸出過流保護 | 150%-200%(最大負載) |
輸出短路保護 | 可持續,自恢復(不損壞主機) |
紋波&噪聲 | ≤100mVp-p |
