W801芯片介紹
W801芯片是一款WiFi藍牙雙模SoC芯片,支持IEEE802.11b/g/n WiFi和BT/BLE4.2藍牙協議,支持TEE安全引擎和多種硬件加解密算法,內置DSP浮點運算單元,支持代碼安全權限設置,支持固件加密存儲、固件簽名、安全調試、安全升級等安全措施,保證產品安全特性。適用於智能家居、智能玩具、工業控制、醫療監護等物聯網領域。

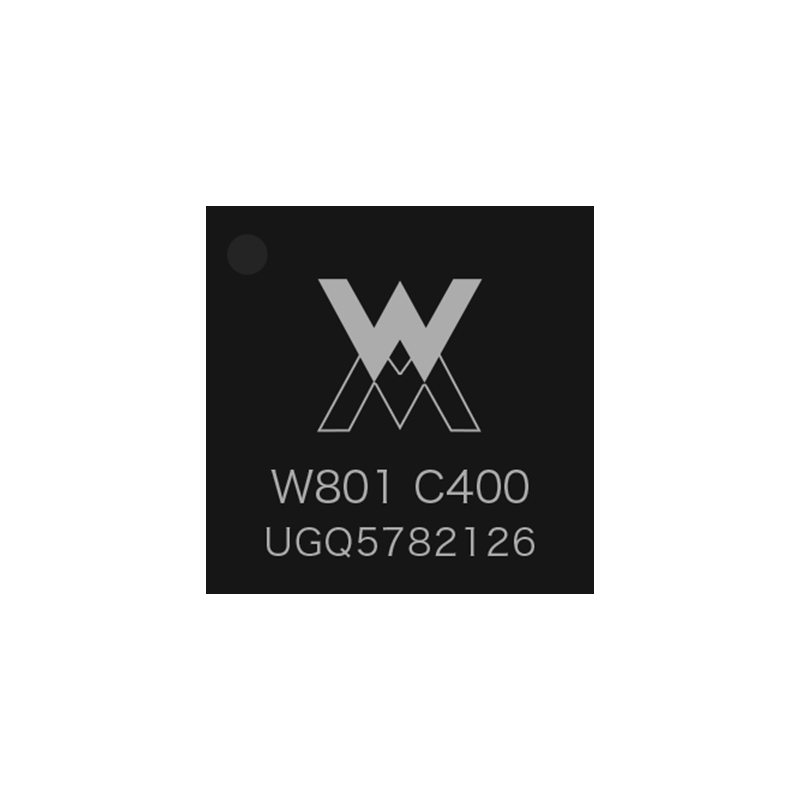

芯片外觀:QFN56封裝,6mm×6mm
MCU特性:
-集成32位XT804處理器,工作頻率240MHz,內置DSP、浮點運算單元與安全引擎
-內置1MB Flash&288KB RAM
-集成PSRAM接口,支持最高64MB外置存儲器
-集成6路UART高速接口
-集成4路16比特ADC,最高採樣率1KHz
-集成1個高速SPI接口(從接口),支持最高50MHz
-集成1個主/從SPI接口
-集成1個SDIO_HOST接口,支持SDIO2.0、SDHC、MMC4.2
-集成1個SDIO_DEVICE,支持SDIO2.0,最高吞吐率20OMbps
-集成PSRAM擴展接口,最大支持64Mbyte
-集成1個I2C控制器
-集成GPIO控制器,最多支持44個GPIO
-集成5路PWM接口
-集成1路Duplex l2S控制器
-集成LCD控制器,支持4x32接口
-集成1個7816接口
-集成15個Touch Sensor
安全特性:
-MCU內置Tee安全引擎,代碼可區分安全/非安全世界
-集成SASC/TIPC,內存及內部模塊/接口可配置安全屬性,防止非安全代碼訪問
-啓用固件簽名機制,實現安全Boot/升級
-具備固件加密功能,增強代碼安全
-固件加密密鑰使用非對稱算法分發,增強密鑰安全性
-硬件加密模塊RC4256、AES128、DES/3DES、SHA1/MD5、CRC32、2048 RSA,真隨機數發生器
WiFi特性:
-支持GB15629.11-2006,IEEE802.1 1 b/g/n
-支持WiFi WMM/WMM-PS/WPA/WPA2/WPS
-支持EDCA信道接入方式
-支持20/4OM帶寬工作模式
-支持STBC、GreenField、Short-GI,支持反向傳輸
-支持AMPDU、AMSDu
-支持EDCA信道接入方式
-支持IEEE802.11n McS 0~7.MCS32物理層傳輸速率檔位,傳輸速率最高到15OMbps
-2/5.5/1 1Mbps速率發送時,支持 Short Preamble
-支持HT-immediate Compressed Block Ack、NormalAck.No Ack應答方式
-支持CTS to self
-支持Station.Soft-AP.Soft-AP/Station功能
藍牙特性:
-集成藍牙基帶處理器/協議處理器
-支持BT/BLE雙模工作模式
-支持BT/BLE4.2協議
低功耗模式:
-3.3V單電源供電
-支持WiFi節能模式功耗管理
-支持工作、睡眠、待機、關機工作模式
-待機功耗小於1OuA
W801開發板
平頭哥CDK開發平臺
開發板基於W801芯片設計的開發板,支持平頭哥自研指令集C-SKY架構。底板上提供RST復位按鍵、BOOT升級按鍵和USB2.0接口,擴展接口支持Touch、UART、PWM、GPIO、SPI、I2C、I2S、ADC、LCD等外設,適用於物聯網開發者評估W801芯片及快速搭建應用示例。
