2M05
  • 2M05

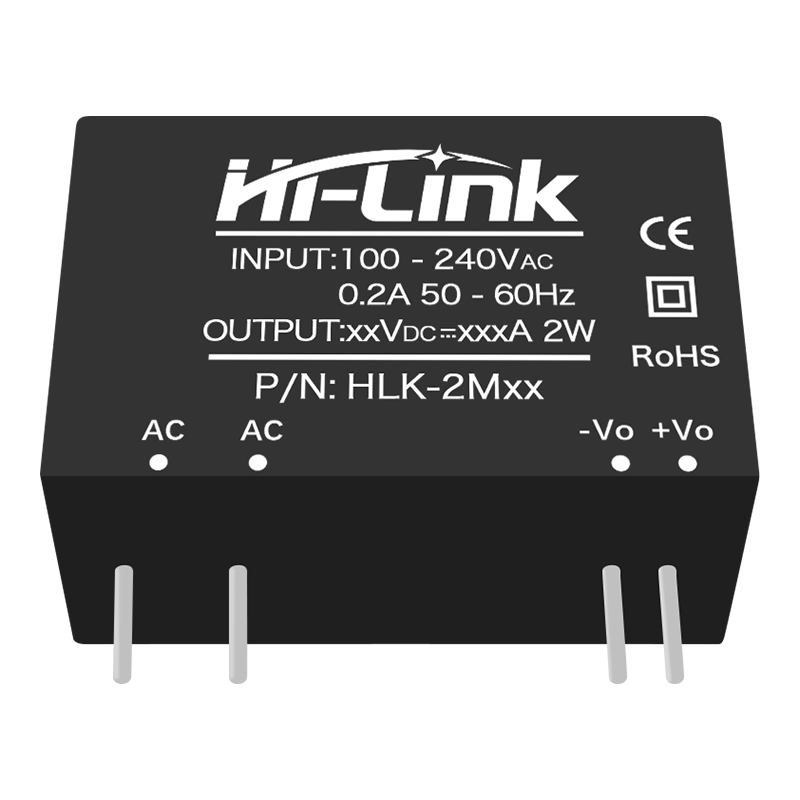

AC-DC電源模塊|2W系列

瀏覽次數 : 12430

樣機申請 資料下載 技術支持 在線購買

微信掃碼諮詢

微信掃碼前往商城

多種規格電源模塊選擇

MULTIPLE SPECIFICATIONS AVAILABLE

寬電壓85-264VAC/70-350VDC 2W微型電源,穩壓單路輸出

產品型號輸出功率輸出電壓輸出電流
HLK-2M032W3.3V606mA
HLK-2M052W5V400mA
HLK-2M092W9V222mA
HLK-2M122W12V166mA
HLK-2M242W24V83mA
*同一系列產品尺寸和引腳一致
*模塊尺寸30×16×19mm(±0.5mm)

產品特徵

PRODUCT FEATURES



寬範圍輸入:85-264VAC/70-350VDC

輸入輸出隔離耐壓3000VAC

低功耗,綠色環保,空載損耗<0.1W

工作溫度範圍:-25°C~+60°C

全封閉塑料外殼,符合UL94V-0級

良好的輸出短路和過流保護並可自恢復

國採用高品質環保防水導熱膠灌封,防塵、防潮、 防震、阻燃

符合UL/CE/EMC及安規測試要求

可應用於醫療、工控、電力、儀器儀表、通信、鐵路等 領域

輸入電壓與負載特性

INPUT VOLTAGE & LOAD CHARACTERISTICS




工作環境溫度與負載特性

WORKING ENVIROUMENT TEMPERATURE & LOAD CHARACTERISTICS




典型應用電路

APPLICATION CIRCUIT




輸入部分

Fuse/保險絲: 模塊異常時保護電路(薦:0.5A/250Vac慢熔斷)

Varistor/壓敏電阻: 累積浪湧時保護模塊(薦:10D561K)

C1/安規電容: 濾波,安全防護(EMC認證)(薦:0.1uF/275Vac)

L1/共模電感: EMI濾波(薦:感值10-15mH, 電流70-500mA)




*保險絲和壓敏電阻爲基本保護電路(必接)

*若需通過認證,安規電容和共模電感不可省略


輸出部分

C2/濾波電容

濾波,添加此電容後,輸出紋波可以控制在30mV內。

[薦]鋁電解電容,容值100-220uF,耐壓降額大於75%。

RL/負載

負載

*C2濾波電容可將輸出紋波由原來的50mV降至30mV內。

安規特性

SAFTEY FEATURES



產品設計符合 UL/CE及安規認證要求。

(UL/CE 認證須客戶自行完成)

安全與電磁兼容

輸入端設計採用UL認證0.5A保險

PCB 板採用雙面覆銅箔板製作,材料防火等級爲94-V0級

安全標準符合UL1012,EN60950,UL60950

絕緣電壓 I/P-O/P:2500Vac

絕緣電阻 I/P-O/P>100M Ohms/500Vdc 25℃ 70% RH

傳導與輻射符合EN55011, EN55022 (CISPR22)

安全標準符合UL1012,EN60950,UL60950

靜電放電 IEC/EN 61000-4-2 level 4 8kV/15kV

射頻輻射抗擾 IEC/EN 61000-4-3 詳見應用說明

溫升安規設計

常溫下本電源電容、主變換器等內表面溫升最大不超過90℃;外殼表面溫升最大不超過 60℃。

外形尺寸及重量

DIMENSIONS & WEIGHT




環境條件

工作溫度

-25 ~ +75


存儲溫度

-40~+85


相對溼度

10-90

%


散熱方式

自然冷卻



大氣壓力

80-160

Kpa


海拔高度

≤2000

m


振動

振動係數10~500Hz,2G10min./1cycle,60min.each along X,Y,Z axes


滿足二級公路運輸要求

電器特性

額定輸入電壓

90~245

Vac


輸入電壓範圍

85~365

Vac

或70~350Vdc

最大輸入電壓≤270Vac
最大輸入電流

≤0.2

A


輸入浪湧電流

≤10

A

典型

輸入緩啓動

≤50

mS


外接保險絲推薦

0.5A/250Vac


慢熔斷

輸入電壓效率

≥69%/70%


110/220VAC

熱插拔

不支持



輸出特性

電壓調整率

±0.2

%

Tpy

負載調整率

±0.5

%

Tpy

開關機過沖幅度

10mS(115VAC)/60mS(220VAC)

%Vo


輸出短路保護

≤5%Vo



紋波&噪聲

≤70mVp-p(TPY:50)
