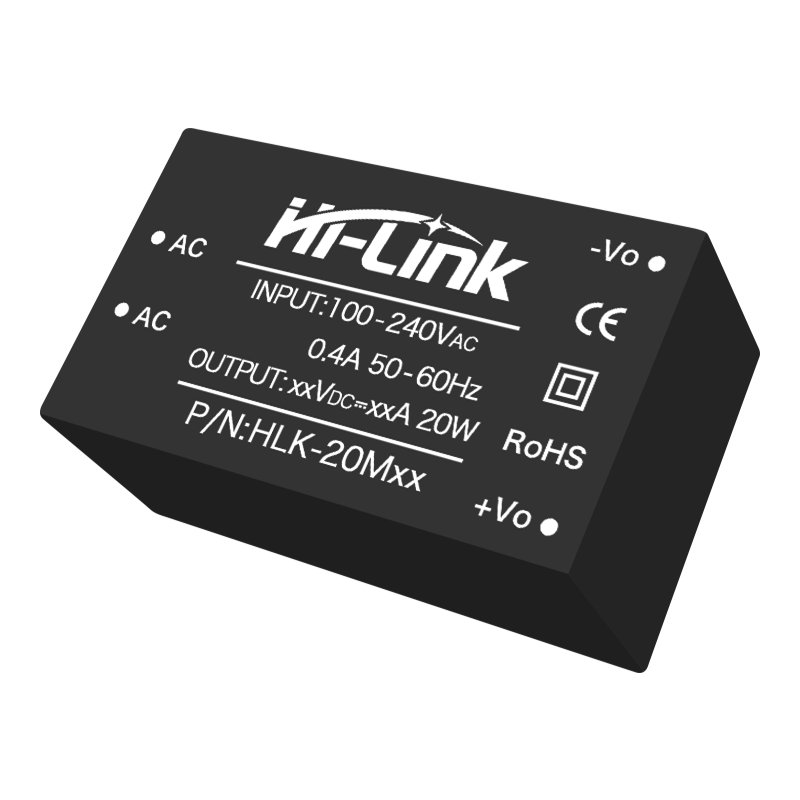

AC/DC-20W電源模塊選型表
MULTIPLE SPECIFICATIONS AVAILABLE
寬電壓85-265VAC/120-350VDC 20W電源模塊,穩壓單路輸出
產品型號 | 輸出功率 | 輸出電壓 | 輸出電流 |
HLK-20M05 | 20W | 5V | 4000mA |
HLK-20M09 | 20W | 9V | 2222mA |
HLK-20M12 | 20W | 12V | 1667mA |
HLK-20M15 | 20W | 15V | 1333mA |
HLK-20M24 | 20W | 24V | 833mA |
*同一系列產品外觀和引腳尺寸一致 | |||
*產品外觀尺寸57x33x22.5mm(誤差±8%) |
全球通用輸入電壓90~265VAC
輸入輸出隔離耐壓3000VAC
低功耗,綠色環保,空載損耗<0.1W
高效率,功率密度大
高可靠性、長壽命設計,連續工作時間>10萬小時
良好的輸出短路和過流保護並可自恢復
國家標準引腳,PCB板直插安裝
採用高品質環保防水導熱膠灌封,防塵、防潮、 防震、阻燃
符合UL/CE/EMC及安規測試要求
可應用於醫療、工控、電力、儀器儀表、通信、鐵路等 領域
輸入部分
Fuse/保險絲: 模塊異常時保護電路(薦:0.5A/250Vac慢熔斷)
Varistor/壓敏電阻: 累積浪湧時保護模塊(薦:10D561K)
C1/安規電容: 濾波,安全防護(EMC認證)(薦:0.1uF/275Vac)
L1/共模電感: EMI濾波(薦:感值10-15mH, 電流70-500mA)
*保險絲和壓敏電阻爲基本保護電路(必接)
*若需通過認證,安規電容和共模電感不可省略
輸出部分
C2/濾波電容
濾波,添加此電容後,輸出紋波可以控制在30mV內。
[薦]鋁電解電容,容值100-220uF,耐壓降額大於75%。
RL/負載
負載
*C2濾波電容可將輸出紋波由原來的50mV降至30mV內。
產品設計符合 UL/CE及安規認證要求。
(UL/CE 認證須客戶自行完成)
安全與電磁兼容
輸入端設計採用UL認證1A保險
PCB 板採用雙面覆銅箔板製作,材料防火等級爲94-V0級
安全標準符合UL1012,EN60950,UL60950
絕緣電壓 I/P-O/P:2500Vac
絕緣電阻 I/P-O/P>100M Ohms/500Vdc 25℃ 70% RH
傳導與輻射符合EN55011, EN55022 (CISPR22)
安全標準符合UL1012,EN60950,UL60950
靜電放電 IEC/EN 61000-4-2 level 4 8kV/15kV
射頻輻射抗擾 IEC/EN 61000-4-3 詳見應用說明
溫升安規設計
常溫下本電源電容、主變換器等內表面溫升最大不超過90℃;外殼表面溫升最大不超過 60℃。
尺寸誤差:
1.長寬高及引腳間距誤差±8%
2.引腳長度誤差±1mm
3,引腳直徑誤差-0.2mm
環境條件 | |||
工作溫度 | -25 ~ +60 | ℃ | |
存儲溫度 | -40~+85 | ℃ | |
相對溼度 | 5-95 | % | |
散熱方式 | 自然冷卻 | ||
大氣壓力 | 80-106 | Kpa | |
海拔高度 | ≤2000 | m | |
振動 | 振動係數10~500Hz,2G10min./1cycle,60min.each along X,Y,Z axes | 滿足二級公路運輸要求 | |
電器特性 | |||
額定輸入電壓 | 100~240 | Vac | |
輸入電壓範圍 | 85~264 | Vac | 或120~350Vdc |
最大輸入電流 | ≤0.4 | A | |
輸入浪湧電流 | ≤34 | A | 典型 |
輸入緩啓動 | ≤50 | mS | |
長期可靠性 | MTBF≥100,000 | h | |
外接保險絲推薦 | 2A/250Vac | 慢熔斷 | |
輸出特性 | |||
輸出負載 | 負載百分比100%MAX | ||
電壓調整率 | ±0.2 | % | Tpy |
負載調整率 | ±0.5 | % | Tpy |
輸出過流保護 | 110~150 | % | 最大負載 |
輸出短路保護 | 可持續,自恢復 | 不損壞整機 | |
紋波&噪聲 | ≤150 | mVp-p | 紋波噪聲測試:額定輸入電壓,輸出滿載。用20MHz帶寬示波器,負載端並10uF和0.1uF電容進行測試。 |
