HLK-RM08K
  • HLK-RM08K

RM08K|串口轉WiFi路由模組

智能LED 智能公交網 絡智能家居/家電儀器儀表 醫療保健 工業自動化 瀏覽次數 : 15509

尺寸:180X222 特點:全功能路由模塊 用途:智能LED 智能公交網 絡智能家居/家電儀器儀表 醫療保健 工業自動化

樣機申請 資料下載 技術支持 在線購買

微信掃碼諮詢

微信掃碼前往商城

產品選型表

PRODUCT SELECTION TABLE

hlk-rm08k(插針版)
hlk-rm08k(貼片版)

產品說明

PRODUCT DESCRIPTION

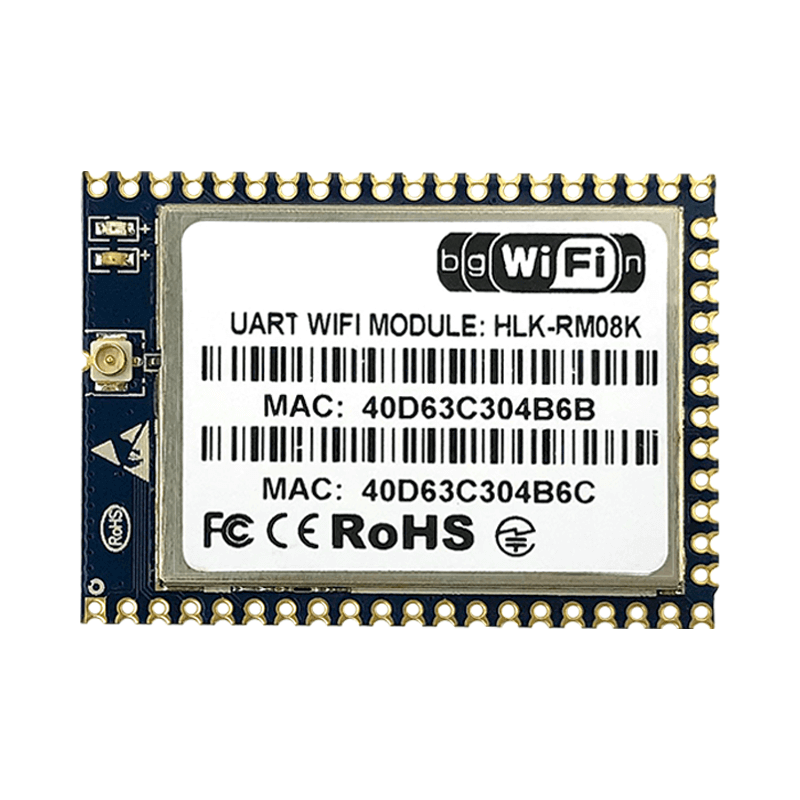

HLK-RM08K是基於通用串行接口符合網絡標準的嵌入式WiFi模塊,內置TCP/IP協議棧,可實現串口、以太網、WiFi接口之間的相互轉換

產品尺寸

PRODUCT SIZE

型號HLK-RM08K(插針版/貼片版)

型號 40*29*3.2mm

芯片方案 MT7688K

載波頻率 2.4GHz

發射功率 18dBm

通信距離 100m

淨重 4/6g

*厚度3.2mm爲電路板+屏蔽罩



RM08K模塊+ 功能測試底板+5V1A電源適配器+2.4G天線*1(標準套件)

ES0功能說明:

1.系統正常啓動後,ES0保持低電平時間0.05s<t<6s,串口0退出透傳模式。

2.系統正常啓動後,ES0保持低電平時間6S<T<12S,恢復客戶設置

ES1功能說明:

1.系統正常啓動後,ES1保持低電平時間0.05s<t<6s,串口1退出透傳模式。

2.系統正常啓動後,ES1保持低電平時間6S<T<12S,恢復出廠設置

功能說明

FUNCTION DESCRIPTION

產品功能分爲:默認模式、串口轉以太網、串口轉WiFi STA、串口轉WiFi AP、串口轉WiFi CLIENT及串口轉有線或無線橋接。

·該模式下,ETH0使能,ETH1-4關閉,WiFi功能關閉;

·WiFi ·以太網可以配置爲動態 IP 地址(DHCP),也可以配置爲靜態 IP 地址(STATIC)。

·無線網卡模式,該模式下,WiFi使能,工作在STA模式下,以太網口ETH0-4 關閉。

·WiFi STA可以配置爲動態IP地址(DHCP),也可以配置爲靜態IP地址(STATIC)。

·無線熱點模式,該模式下,WiFi使能,工作在AP模式下,以太網口ETH0-4關閉。

·此模式下,WiFi設備能連接到模塊,成爲WiFi局域網下的設備。

·該模式下,WiFi使能,工作在AP+STA模式下,即模塊作爲STA連接到上級WiFi下訪問網絡,同時也作爲 AP供其他設備接入。

·WiFi STA 可以配置爲動態IP地址(DHCP),也可以配置爲靜態IP地址(STATIC)。

·此模式下,WiFi設備能連接到模塊AP,成爲WiFi局域網下的設備。

·以太網ETH0-4 作爲LAN口功能。 EHTLAN、WiFi AP下的設備爲同一局域網,默認開啓DHCP服務器。

·該模式下,WiFi使能,工作在AP模式下,以太網功能使能,ETH0作爲WAN,ETH1-4作爲 LAN。

·此模式下,WiFi設備能連接到模塊,成爲WiFi局域網下的設備;WAN 端默認動態IP地址方式。LAN、WiFi爲同一局域網,默認開啓DHCP服務器。

串口轉有線或無線橋接

1.串口轉有線橋接

該模式下,模塊通過ETH網口(任意一箇 ETH 網口)連接到上級路由器,模塊和連接在模塊下(ETH 網口或模塊的 AP)的其他設備將被橋接到上級路由,即連接到模塊的設備相當於直接連接到上級路由器下一樣

橋接模式下,DHCP服務器無效,所有 DHCP請求將轉發給上級路由,因此模塊必須通過網線和上級路由正確連接後,連接模塊下的設備才能獲取到正確的IP地址。 必須設置一箇在上級路由器下有效的 IP地址給到模塊的 LAN IP,並設置LANGateway IP爲上級路由器的IP,模塊才能正常透傳; 模塊的AP熱點功能可通過AP Enable配置來開關。

2.串口轉無線橋接

該模式下,模塊通過WiFi STA連接到上級路由器,模塊和連接在模塊下(ETH網口或模塊的AP)的其他設備將被橋接到上級路由,即連接到模塊的設備相當於直接連接到上級路由器下一樣。

橋接模式下,DHCP服務器無效,所有DHCP請求將轉發給上級路由,因此模塊必須通過網線和上級路由正確連接後,連接模塊下的設備才能獲取到正確的IP地址。必須設置一箇在上級路由器下有效的IP地址給到模塊的LAN IP,並設置LANGateway IP爲上級路由器的IP,模塊才能正常透傳。 模塊的AP熱點功能可通過AP Enable配置來開關。

常見問題

COMMON PROBLEM

問題1:模塊產品資料在哪裏下載?

下單後您可向諮詢客服留下郵箱,或直接訪問乐天堂fun88科電子官方網站zimabaoxian.com.cn 點擊“產品中心”,下載對應的產品資料

問題2:模塊需要接那些引腳才能啓動?

接5V和GND就可就可以正常啓動,其他引腳若有需要,根據使用需要去接。

問題2:模塊需要接那些引腳才能啓動?

接5V和GND就可就可以正常啓動,其他引腳若有需要,根據使用需要去接。

問題3:模塊如何恢復出廠設置?

底板上ES0和RESET兩個按鍵,任意一按鍵長按6秒以上即可恢復出廠設置,不帶底板模塊地13和43引腳接地6秒以上。

問題4:模塊透傳版本如何進入AT指令模式?

長按底板RESET 1秒即可進入AT指令模式,或者拉低模塊第42引腳1秒。

問題5:模塊作客戶端模式,斷開了上級路由或者斷開了, 服務器是否會重新連接?

都會重新連接,重新連接需要10秒左右。


網絡標準

無線標準:IEEE 802.11nIEEE 802.11gIEEE 802.11b

有線標準:IEEE 802.3IEEE 802.3u

無線傳輸速率

11n:最高可達150Mbps
11g:
最高可達54Mbps
11b:
最高可達11Mbps

信道數

1-11

頻率範圍

2.4-2.4835G

發射功率

15-20DBM

接口

5以太網口、2個串口、1個usb口(host/slave)、GPIO

天線

天線類型

板載天線/外接天線(二選一)

功能參數

WIFI工作模式

無線網卡/無線接入點/無線路由器

WDS功能

支持WDS無線橋接

無線安全

無線MAC地址過濾

無線安全功能開關

64/128/152WEP加密

WPA-PSK/WPA2-PSKWPA/WPA2安全機制

網絡管理

遠程Web管理

配置文件導入與導出

WEB軟件升級

串口轉網絡

TCP連接

最大連接數>20

UDP連接

最大連接數>20

串口波特率

1200~2000000bps

其它參數

核心芯片

MT7688K

尺寸

40 × 20 ×10mm(帶插針)

環境標準

工作溫度:-40-70

工作溼度:10%-90%RH(不凝結)

存儲溫度:-40-80

存儲溼度:5%-90%RH(不凝結)

其它性能

頻段帶寬可選:20MHz40MHz,自動

電器參數

工作電壓

3.3±0.3VDC/5±0.2VDC

工作電流

平均180mA@3.3V平均120mA@5V
供電電流≥800mA
電流峯值:600mA@3.3V/500mA@5V


功耗

550±50mW
